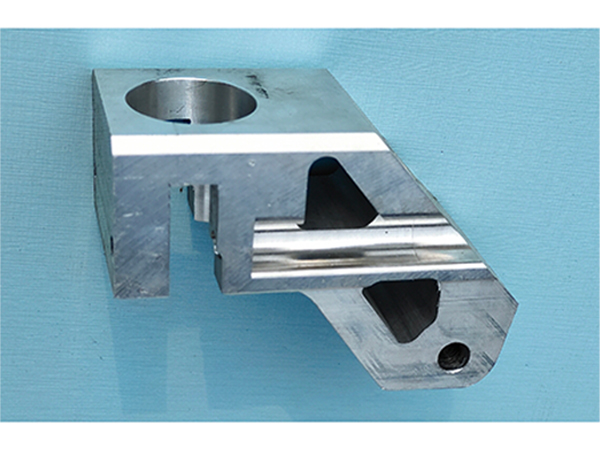

铝材cnc加工就是用数控加工中心对铝合金板材 / 型材进行铣、钻、攻牙、镗、倒角、高光等精密加工，做成各种零件、壳体、结构件。
现在来看一看铝材CNC加工的常见问题及解决方法分别是什么？
一、尺寸不准、超差
原因
刀具磨损、让刀
工件装夹变形
切削参数不合理
机床间隙、刀摆大
毛坯余量不均
解决
定期换刀、用新刀精光
优化装夹位置，减小夹紧力
粗精刀分开，精光留 0.1~0.2mm
校正刀摆，控制在 0.01 内
分多次切削，避免一次过切
二、加工变形（翘曲、鼓肚、内凹）
原因
铝材软、薄壁件受力变形
切削热量大
装夹应力释放
走刀路径不合理
解决
薄壁件分层铣、少余量、轻切削
充分冷却，降低切削温度
粗加工后松夹，释放应力再精光
采用螺旋 / 圆弧下刀，减少冲击
三、表面粗糙、有刀纹、震纹
原因
转速低、进给快
刀具钝、排屑差
刀杆过长、刚性差
机床震动
解决
提高转速，降低每齿进给
使用单刃高光铣刀 / 铝用刀
尽量缩短刀长，加强刚性
优化切削液压力，及时排屑
四、粘刀、缠铝屑
原因
铝材塑性好，易粘刀
刀具无涂层、不锋利
冷却不足
排屑空间小
解决
用硬质合金铝用刀（抛光刃 / 大前角）
充足切削液 / 气冷，降低温度
加大排屑槽，分段切削
避免长时间连续切削
五、孔加工问题：孔径偏大 / 偏小、偏位、烂牙
原因
钻头磨损、跳动大
排屑不畅
攻丝转速不对、无润滑
工件震动
解决
新钻头 + 铰刀保证精度
深孔分段退刀排屑
攻丝加攻牙油，降低转速
固定牢靠，减少震动
六、倒角崩边、掉角、毛刺多
原因
刀具角度不对
切削方向逆纹
进给过快
材料韧性大
解决
用小 R 角刀具、顺铣
降低进给，多次轻切
增加倒角 / 去毛刺工序
薄边预留工艺筋
七、刮伤、划伤、接刀痕明显
原因
铁屑压伤表面
精光余量不均
刀具接刀位置不合理
工作台 / 夹具不干净
解决
高压气 / 切削液冲净切屑
精光余量均匀 0.1~0.15mm
优化刀路，减少接刀
清理工作台，垫无纺布保护
八、氧化后出现亮点、刀纹、色差
原因
加工纹路明显
局部过热产生硬点
表面油污未洗净
刀具痕迹深浅不一
解决
提高精光质量，降低表面粗糙度
避免局部高温重切削
加工后及时除油清洗
统一走刀方向，避免乱纹
九、刀具磨损快、断刀
原因
切屑挤压、排屑差
进给过大、转速不匹配
深槽、盲孔排屑困难
刀具质量差
解决
合理转速 S10000~24000，进给适中
深腔分段切削、及时排屑
选用优质铝用刀
避免强行下刀
