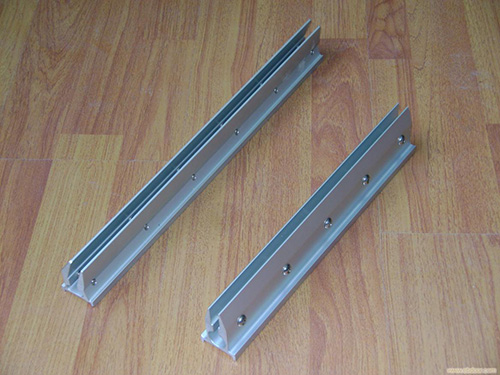

铝型材加工是指将铝合金坯料通过挤压、切割、CNC 精密加工及表面处理等工序，制成符合特定形状和性能要求的型材产品，广泛应用于建筑、工业设备、新能源及交通运输等领域。
那么，接下来就看一看铝型材加工有哪些关键注意事项？
一、原材料选型注意事项
1. 牌号按需选用
6063：挤压成型好，表面美观，适合装饰件、景观铝艺、轻型框架，阳极氧化效果佳，但切削、受力性能一般；
6061：强度更高，CNC 机加工性能优良，适合受力结构件、工装、设备底板，但阳极氧化外观略差。
严禁混用不同牌号铝材，容易出现加工变形、表面处理色差。
2. 型材基材检查
来料检查型材有无弯曲、扭拧、气泡、起皮、挤压黑线；有缺陷毛坯加工后瑕疵会放大，外观件必须严格筛选。
3. 预留加工余量
根据后续表面处理类型预留尺寸余量。
二、机加工（切割、CNC、钻孔、攻牙）注意事项
1. 加工顺序原则：先机加工，后表面处理
如果先做阳极氧化 / 喷粉，再钻孔、铣削，加工位置保护层被破坏，会露铝、后期长白锈；喷粉件还会出现涂层崩边。
2. **尺寸与公差管控**
阳极氧化膜厚 8~12μm，双向生长，精密配合件要预留膜厚公差；
粉末喷涂涂层可达 60~100μm，对装配尺寸影响更大，配合孔位需要预留足够间隙。
3. 毛刺与倒角
铝质软，切割、钻孔易产生毛刺；外观件、装配接触面必须去毛刺、倒角，防止划伤装配人员、刮伤线缆，同时避免毛刺影响表面处理良率。
4. 攻牙要点
铝合金螺纹强度偏低，频繁拆装、大受力位置建议预埋**钢丝螺套**，防止滑牙烂牙；控制转速与冷却，避免高温粘刀。
5. 钻孔、铣削
选用铝合金专用刀具，加注切削液降温，防止高温粘刀、工件表面烧伤；薄板型材要做好工装压紧，避免震动变形。
三、表面处理环节注意事项
1. 不同工艺的适用场景区分
户外场景（别墅铝艺栏杆、廊架）优选耐候喷粉、木纹转印；普通阳极氧化长期日晒易发白褪色；
摩擦耐磨件选用硬质阳极氧化。
2. 螺纹、孔位保护
喷粉、电泳前，螺纹孔、定位孔要用耐高温堵头封堵，防止粉末堵牙；阳极氧化一般不需要堵孔，但挂点位置会留下痕迹，外观件提前约定挂点位置。
3. 前处理
加工油污、切削液、手印必须清洗干净；油污残留会造成氧化斑点、喷粉缩孔、涂层脱落。
4. 色差管控
同批次产品统一生产；阳极氧化对铝材成分敏感，不同批次型材容易有色差。
四、装配相关注意事项
1. 装配连接方式
外观件优选角码装配，减少焊接；焊接会破坏原有表面层，焊缝打磨后易有色差。
2. 紧固件选型
普通室内可用普通螺丝；潮湿、户外选用304/316 不锈钢紧固件，防止生锈污染铝型材表面，产生锈渍。
3. 装配力度
铝材硬度低，拧紧螺栓不可用力过猛，容易压塌型材槽壁、造成变形。
五、包装、仓储、运输
1. 成品贴保护膜，型材之间垫胶垫，避免磕碰划伤；尖锐边角防护。
2. 存放环境保持干燥通风，防潮；铝材受潮容易产生白锈（氧化铝白斑），禁止直接放置地面。
3. 堆叠不能过高，防止长型材受压弯曲变形。
六、设计避坑要点
1. 壁厚不要太薄，太薄加工易变形；尖角尽量改成圆角，尖角位置阳极氧化容易电流集中，产生烧点。
2. 结构设计避免封闭深槽，深槽在阳极氧化时药液流通不畅，容易颜色不均。
3. 户外铝型材结构预留排水孔，防止积水积污。
七、安全
加工铝屑易燃，车间做好除尘；CNC 加工做好防护，铝屑锋利容易割伤皮肤。
